Trắc nghiệm câu trả lời ngắn KHTN 8 cánh diều Bài 21: Mạch điện

Tài liệu trắc nghiệm dạng câu trả lời ngắn Khoa học tự nhiên 8 (Vật lí) cánh diều Bài 21: Mạch điện. Dựa trên kiến thức của bài học, bộ tài liệu được biên soạn chi tiết, đúng trọng tâm và rõ ràng. Câu hỏi đa dạng với các mức độ khó dễ khác nhau. Tài liệu có file Word tải về. Thời gian tới, nội dung này sẽ tiếp tục được bổ sung.

BÀI 22: MẠCH ĐIỆN

Câu 1: Đèn LED tiết kiệm tới 90 % năng lượng so với đèn sợi đốt. Nếu đèn sợi đốt tiêu thụ 40 W, đèn LED tương đương chỉ cần bao nhiêu watt (làm tròn số nguyên)?

Hướng dẫn giải

Năng lượng điện đèn LED tương đương tiêu thụ:

40. 10% = 4 W

Câu 2: Trong các thiết bị sau đây: công tắc, rơle, điốt, bóng đèn LED, vôn kế, chuông điện; có bao nhiêu thiết bị có chức năng đóng – ngắt mạch tự động hoặc bằng tay?

Hướng dẫn giải

thiết bị có chức năng đóng – ngắt mạch tự động hoặc bằng tay: công tắc, rơle

Câu 3: Trong các thiết bị sau đây: rơle, cầu chì, bóng đèn LED, vôn kế, chuông điện, cầu dao tự động; có bao nhiêu thiết bị có chức năng bảo vệ an toàn?

Hướng dẫn giải

thiết bị có chức năng bảo vệ an toàn: role, cầu chì, cầu dao tự động

Câu 4: Sắp xếp các bước mô tả hoạt động của chuông điện theo đúng trình tự xảy ra khi đóng mạch:

1. Lõi sắt bị hút vào cuộn dây.

2. Mạch kín, dòng điện chạy qua cuộn dây.

3. Búa gõ vào chuông, tiếp điểm bị ngắt.

4. Dòng điện bị ngắt, chuông ngừng kêu.

2134

Câu 5: Sắp xếp các thành phần trong sơ đồ dưới đấy theo quy ước chiều dòng điện trong mạch điện kín (chiều đi ra từ cực dương và đi vào cực âm của nguồn điện).

1. Cực dương của pin

2. Công tắc

3. Bóng đèn,

4. Cực âm của pin

5. Cầu chì

BÀI 22: MẠCH ĐIỆN

15234

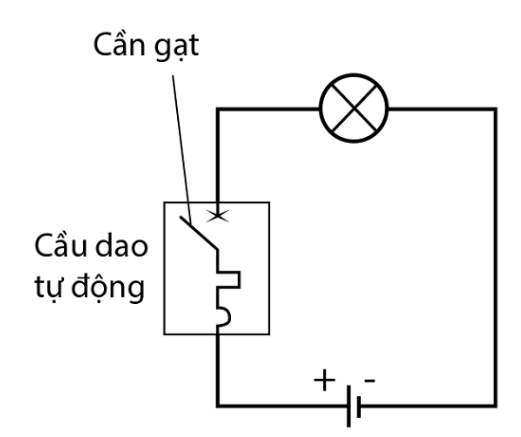

Câu 6: Sắp xếp các thành phần trong sơ đồ dưới đấy theo quy ước chiều dòng điện trong mạch điện kín (chiều đi ra từ cực dương và đi vào cực âm của nguồn điện).

BÀI 22: MẠCH ĐIỆN

1. Cực dương của pin

2. Bóng đèn,

3. Cực âm của pin

4. Cầu dao tự động

1423

BÀI TẬP THAM KHẢO THÊM

Câu hỏi 1: Hình vẽ biểu diễn mạch điện bằng các kí hiệu của các bộ phận trong mạch điện gọi là gì?

Trả lời: Sơ đồ mạch điện

Câu hỏi 2: Một mạch điện kín với dây dẫn bằng đồng. Các electron tự do trong dây dẫn dịch chuyển theo chiều nào?

Trả lời: cực âm sang cực dương của nguồn điện.

Câu hỏi 3: Một mạch điện kín với dây dẫn bằng đồng. Chiều dòng điện trong mạch là chiều nào?

Trả lời: chiều từ cực dương, qua dây dẫn và các dụng cụ điện sang cực âm của nguồn điện.

Câu hỏi 4: Hình dưới là sơ đồ mạch điện gồm bóng đèn nối với hai công tắc chuyển mạch. Có thể vận dụng sơ đổ mạch điện này vào vị trí nào trong mạng điện gia đình?

BÀI 22: MẠCH ĐIỆN

Trả lời: để bật, tắt đèn cầu thang.

Câu hỏi 5: Hình dưới mô tả một mạch điện. Chỉ ra đâu là nguồn điện

BÀI 22: MẠCH ĐIỆN

Trả lời: Acquy là nguồn điện; bóng đèn

Câu hỏi 6: Hình dưới mô tả các bộ phận của chiếc đèn pin ống. Các bộ phận trên đèn pin được đánh số 1, 2, 3 là những bộ phận gì?

BÀI 22: MẠCH ĐIỆN
